FEMAPオリジナルのスタンダード ジオメトリ エンジンにより、次のジオメトリを作成することができます。

有限要素メッシュの生成前に、材料物性、要素タイプ、拘束/荷重条件をジオメトリ モデルへ設定しておくことができます。

これによりメッシュの再生成時にも、ジオメトリ ベースの各設定をそのまま利用できます。

ジオメトリ（サーフェス）に荷重を設定	メッシュ作成後の荷重分布	メッシュ再作成後の荷重分布

ジオメトリ エンジンACIS、Parasolidを使用したサーフェイス モデリング機能を提供します。

サーフェイス同士の交差曲線、およびカーブの投影によるサーフェイスの切断等が可能です。

この機能はソリッド表面のサーフェイスに対しても有効ですので、境界条件の領域編集機能としても利用できます。

ジオメトリ エンジンACIS、Parasolidを使用したソリッドモデリング機能を提供します。

ソリッドモデリングでは、基本形状、断面の押し出しによる形状作成、ブーリアン演算による形状作成、およびフィレット、チャムファ（面取り）が可能です。

また、ソリッド表面のサーフェイスに切り込みを入れ、境界条件の設定箇所を限定することもできます。

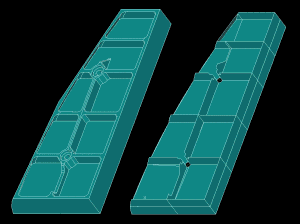

ソリッドモデル（図中 左）の中立面にサーフェイスを生成する機能を搭載しています（図中 右）。ソリッドモデラーで作成されたソリッドジオメトリモデルから平面要素モデルを生成する作業の効率が向上します。

右のモデルでは、15分程度の作業（自動、手動の組み合わせ）で、中立面サーフェイスモデルの作成を完了。
